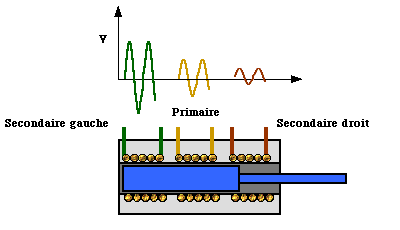

Transformateur différentiel (L.V.D.T.) :

Le noyau magnétique cylindrique constituant l’élément sensible se déplace librement dans les bobines suivant leur axe commun. Il est prolongé par une tige reliée à l’objet mobile dont on veut mesurer le déplacement. Le déplacement du noyau autour de la position d’équilibre du pont génère deux tensions représentatives de l’amplitude ce déplacement et de son sens.

La valeur de ce déplacement est obtenue par comparaison des valeurs crêtes de chaque signal.
