Conversion par variation de capacité

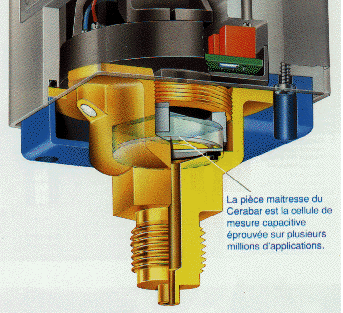

Variation de d’épaisseur

La différence de pression entraîne la variation de l’épaisseur entre les conducteur, d’où une variation de la capacité de la cellule.

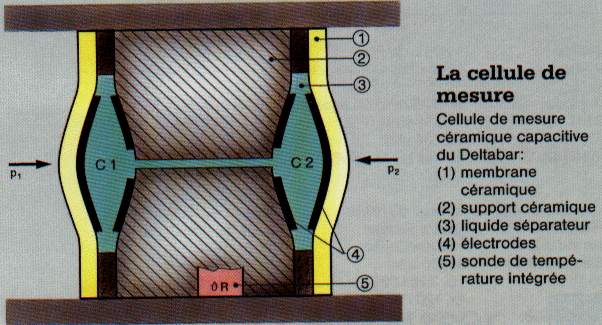

Variation différentielle de capacité

Les pressions P1 et P2 sont transmises par l’intermédiaire d’une huile de silicone à la membrane déformable, ce qui entraîne une variation de la capacité entre les armatures et la membrane déformable.

Avantages et inconvénients

Avantages :

• Faible masse ;
• Peu sensible aux accélérations.

Inconvénients :

• Sensibilité à la température (sauf montage différentiel) ;
• Sortie haute impédance.
